5月27日，在甬舟鐵路西堠門公鐵兩用大橋8號墩建設現場，寬68米、重979噸的世界最寬大橋節段鋼梁，由“大橋海鷗”起重船成功吊裝并拖拉到指定位置，宣告了大橋首節鋼梁架設完成。至此，大橋從基礎施工陸續轉入上部橋面施工。吊裝當天，中央電視臺對西堠門公鐵大橋進行了直播報道。

1

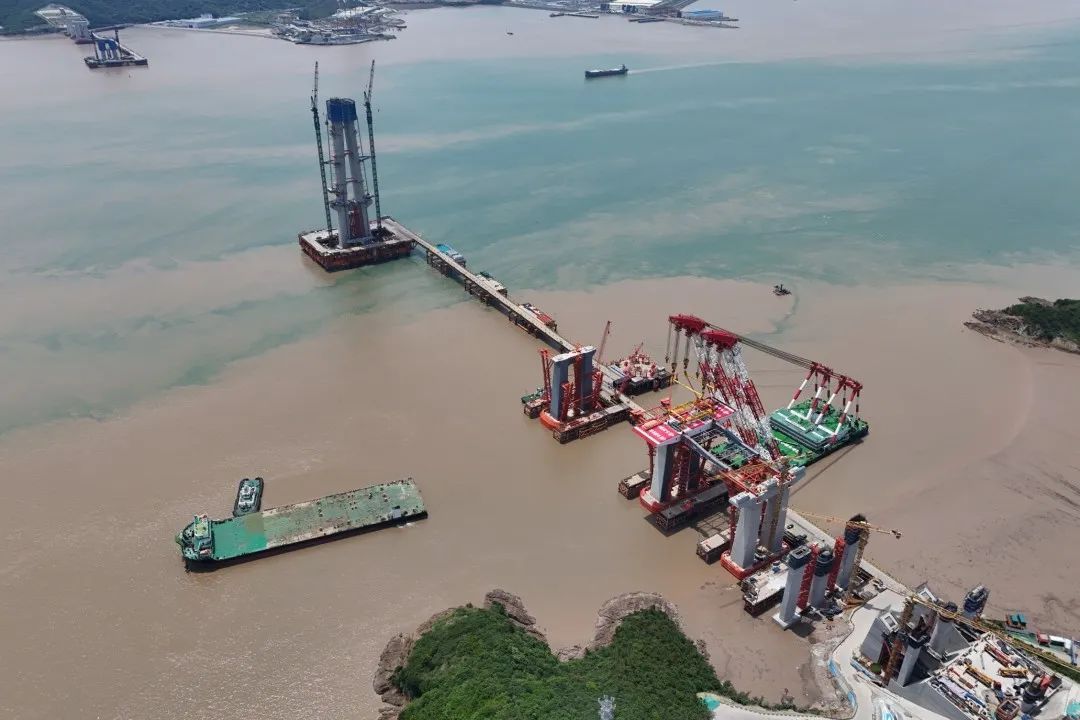

西堠門公鐵兩用大橋由中鐵（上海）投資集團有限公司作為社會資本牽頭方參與投資、浙江省發展規劃研究院作為PPP項目實施機構參與管理、滬杭鐵路客運專線有限公司建設、中鐵大橋院設計、中鐵大橋局承建，是甬舟鐵路及甬舟高速公路復線跨越西堠門水道的共用跨海橋梁，連接舟山金塘島和冊子島，是全線關鍵控制性工程。大橋全長3118米，采用主跨1488米的斜拉懸索協作結構體系，是世界最大跨度的公鐵兩用大橋、世界最大跨度斜拉懸索協作體系橋梁；大橋橋面寬68米，也是世界最寬跨海大橋。

共同見證首梁起吊

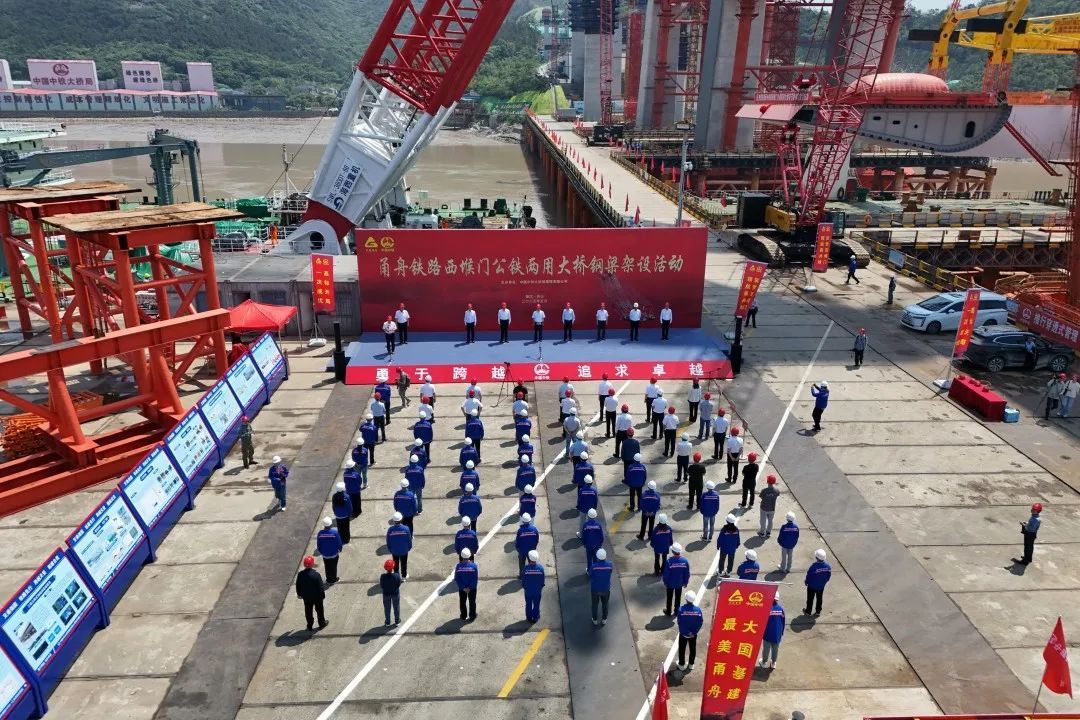

5月22日，甬舟鐵路西堠門公鐵兩用大橋舉行鋼梁架設活動，開啟首節鋼梁架設施工。舟山市人民政府副市長方鐵道，滬杭鐵路客運專線股份有限公司黨委書記、董事長張利國，浙江省發展規劃研究院黨組書記、院長李軍，黨組成員、副院長殷志軍，浙江省交投副總經理俞激，中鐵大橋勘測設計院總工程師肖海珠，舟山市大橋建設管理中心黨組書記、主任林海偉，甬舟鐵路有限公司董事長崔俊良，以及舟山海事局、甬舟高速復線公司、鐵科院、中鐵四局等單位的領導出席活動。中鐵大橋局副總經理肖世波主持活動。

肖世波在致歡迎詞中表示，自項目開工以來，中鐵大橋局高舉開路先鋒大旗，賡續紅色血脈傳統，圍繞工程建設重難點聚力攻堅，確保了各項重大節點的平穩有序推進，彰顯了大橋局橋梁建造實力和技術優勢。大橋局將以西堠門公鐵兩用大橋鋼梁首架作為新的起點，將甬舟鐵路建設成為經得起歷史檢驗的百年品質工程，為實現舟山人民翹首以盼的高鐵夢貢獻大橋力量。

俞激在講話中表示，甬舟鐵路是一條承載特殊使命的黃金紐帶，將結束舟山不通高鐵的歷史，有助于助力長三角一體化發展，高質量共建“一帶一路”。項目開工至今，各參建單位克服了重重挑戰，推動了大橋建設的平穩進行。浙江省交通投資集團將繼續秉持功成不必在我、功成必定有我的責任擔當，以更高站位、更強合力、更實舉措，協同推進項目建設，確保如期建成通車。

張利國代表滬杭客專公司向建設者表示誠摯的祝賀和良好的祝愿。他希望全體參建單位戒驕戒躁、持續奮斗，以此次甬舟全線鋼梁首架活動為新的起點，繼續保持良好勢頭，繼續堅持高標準、高質量、高效率，努力把甬舟鐵路打造成為歷經風雨考驗、百年不朽的精品工程、安全工程、綠色工程、創新工程、廉潔工程和人文工程，奮力譜寫好長三角鐵路建設高質量發展的甬舟篇章。

方鐵道在講話中表示，甬舟鐵路受到舟山市民的熱烈期盼和百姓的極大關注，甬舟鐵路是舟山交通建設的重要工程，舟山市各級各部門一定要高度重視、強化擔當、主動作為、精準服務、強化保障，為項目的無障礙施工提供強有力的支撐。他勉勵各施工單位秉持工匠精神，高質量建設、高水平管理，共同將甬舟鐵路建成經得起歷史檢驗的百年工程。

隨后，中鐵大橋局甬舟鐵路項目指揮長李永旗向李軍報告鋼梁架設施工準備情況，李軍下達了鋼梁架設的指令。

2

創新工藝“精”造鋼梁

放眼世界，公鐵兩用大橋通常使用公路和鐵路分層布置。由于西堠門海域風浪環境惡劣，6級以上大風年均超過100天，為減少側風向的受力面積，西堠門公鐵兩用大橋采取了公路和鐵路同層布置的形式，這樣也創造了同類型橋梁的寬度紀錄。

大橋鋼梁采用分幅式鋼箱梁結構設計，由3個流線型扁平異形箱組成，中間箱梁通行兩線鐵路，兩個邊箱通行六車道公路。橋面鋼梁超寬超高、焊接量大、焊縫等級高，焊接變形和焊接質量的控制決定了鋼梁乃至全橋的整體質量和使用壽命。

鋼梁制造單位滬寧鋼機啟東橋梁基地總工程師李水明介紹，為提高鋼梁制造精度，滬寧鋼機工廠采取了先焊接成型后壓彎成型的整體制造工藝，嚴格控制焊接變形量。此外，在整體拼裝過程中，應用了高精密的全站儀測量，并通過實行多節段的匹配+預拼，確保鋼梁的制造精度。制造完成后，鋼梁成品通過水運的方式運輸至施工現場。

智能科技保安全吊裝

此次吊裝的節段鋼梁重979噸，外加導梁、配重和輔助吊具等一共重達1700噸，相當于1000多臺小汽車的重量，由中鐵大橋局自有設備“大橋海鷗”起重船輔助完成。

“由于大橋采用斜拉懸索協作體系，不同區段鋼梁支撐體系不同，因此大橋鋼梁架設方案較為繁雜，預計將需采用3套不同方案作業，2027年完成全部鋼梁架設工作?！表椖坎恐笓]長李永旗表示。

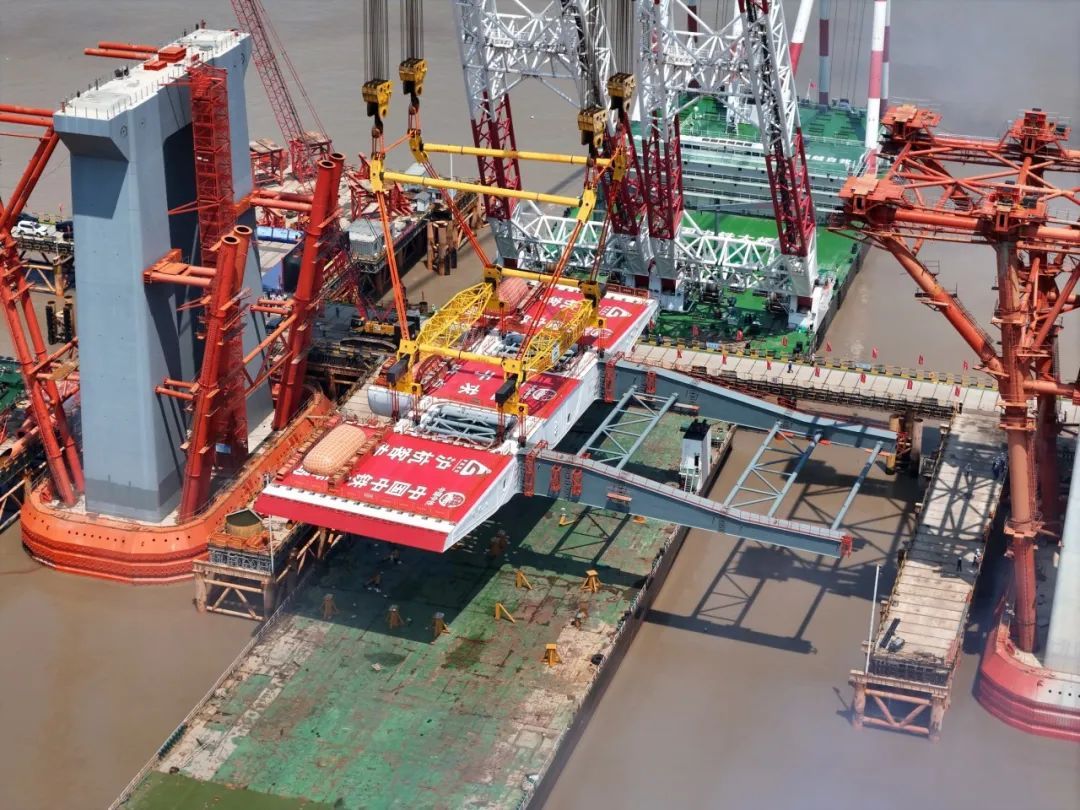

5月22日，即將起吊的首節鋼梁一側的面板上安放了3個“大面包”，“這幾個‘面包’是水袋，里面注的是水，起到配重的作用?！表椖坎抗こ滩扛辈块L吳侃發介紹，首節段鋼梁吊裝時，由于鋼梁的自重并不對稱，此外還有導梁的重量，加上配重后，可以將整體的重心就調節至4個吊點的中心位置，從而保證了起吊時的平衡穩定。

3

中鐵大橋局建設者對鋼梁制造、運輸、吊裝、拖拉等全過程進行了智能化生產。打開電腦、登錄相關網頁，鋼梁位置、姿態等關鍵數據都一覽無余呈現出來，施工作業做到了實時和可視化展示。據了解，項目部將現有鋼梁數據生成為立體模型，提前組織了虛擬拼裝預演。鋼梁吊裝和拖拉過程中，憑借安裝的北斗定位傳感器、激光測距儀、傾角儀、應變計等智能傳感器，通過物聯網對現場進度、安全、環境、機械等進行泛在感知，可實現監測預警與智能決策分析，科學指導現場作業。

甬舟鐵路是國家《中長期鐵路網規劃（2016—2030年）》的重大項目，線路西起寧波東站，經寧波市鄞州區、北侖區，通過新建海底隧道至舟山市金塘島，通過新建跨海大橋至冊子島及舟山本島，終至定海區白泉鎮，線路全長76.4公里，設計時速250公里，是一條以中長途旅游客流為主、兼顧舟山寧波之間城際客流的高速鐵路。項目建成運營后，將結束舟山群島不通鐵路的歷史，長三角唯一不通高鐵的地級市舟山市將接入全國鐵路網，對實現寧波舟山同城化發展，加快兩地融入“一帶一路”和長江經濟帶，促進長三角一體化發展等具有重要意義。
